首页 > 资源中心 > FAQ 1、 文档目标
本指南旨在系统性解析并解决在Altium Designer中将原理图设计同步至PCB布局时出现的“Unknown Pin”报错问题，提供结构化解决方案，帮助工程师快速定位问题根源并实施修复策略。
2、 问题场景

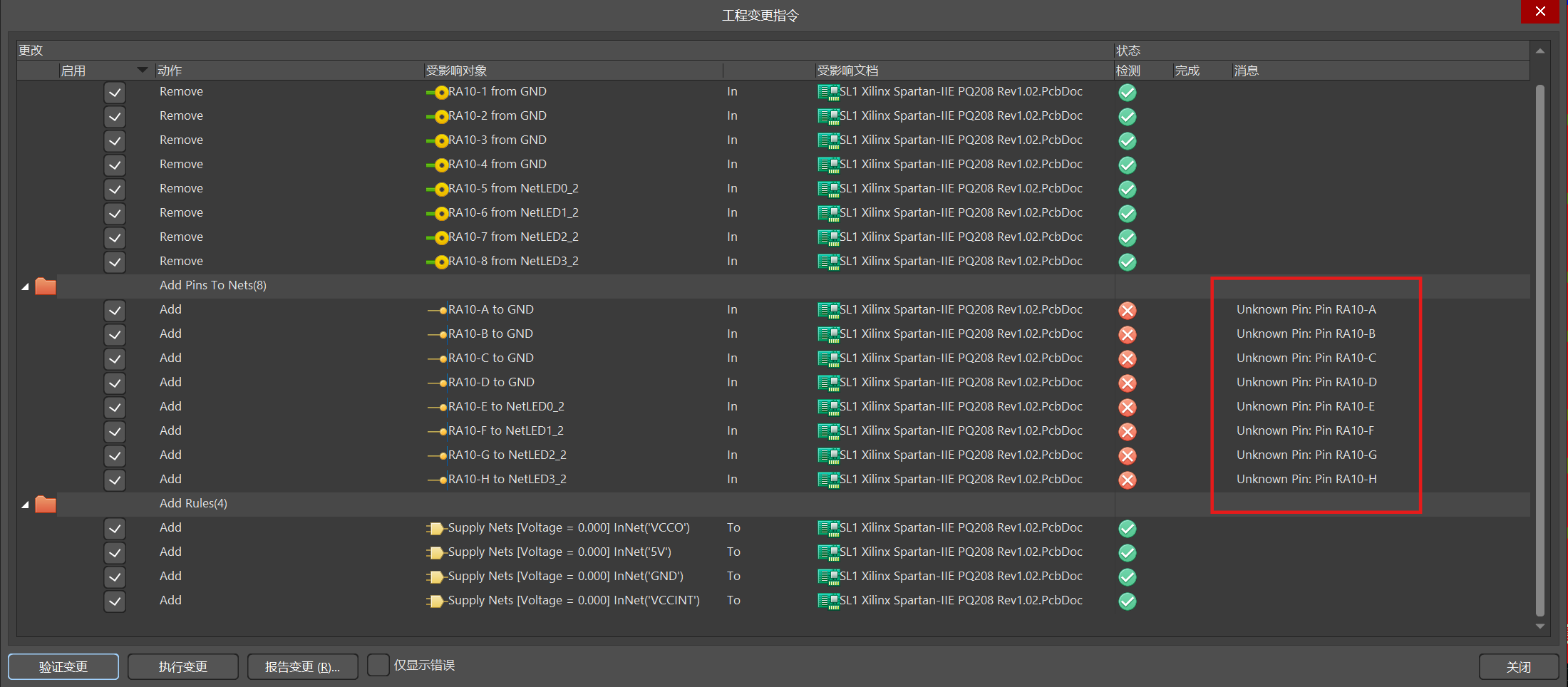

在将原理图同步到PCB，有时会遇到Unknown Pin报错提示，如图1，出现这个错误时应该怎么解决？
图 1 Unknown Pin错误提示界面
3、软硬件环境
1、软件版本：Altium Designer 24
2、电脑环境：Windows 11
3、外设硬件：无
4、解决方法
以下分为两种情况进行解决：
一、如果是新建原理图和PCB板，考虑是元件封装是否匹配，管脚是否对应

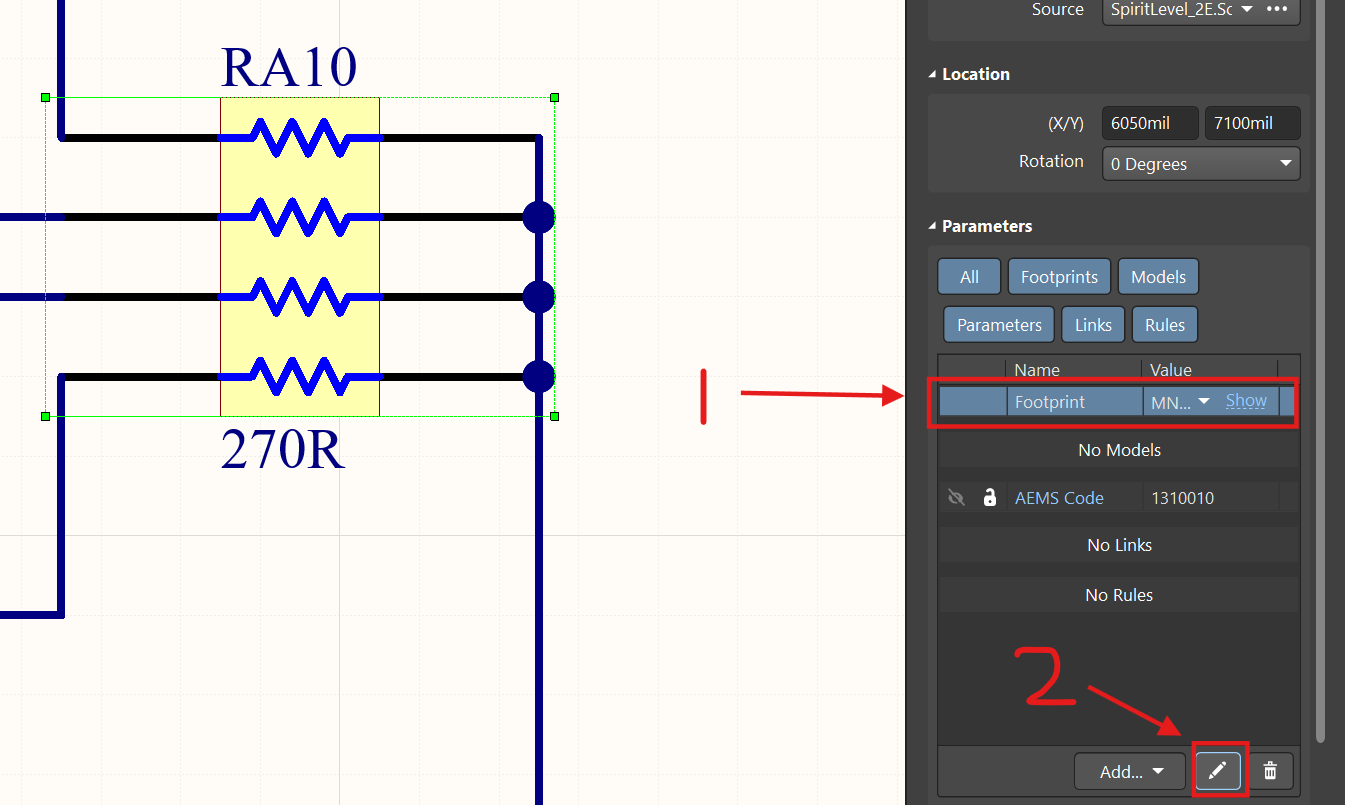

1、双击元件打开属性面板框，点击Footprint然后点击编辑，查看封装是否匹配，操作如图2。
图 2 元器件属性面板

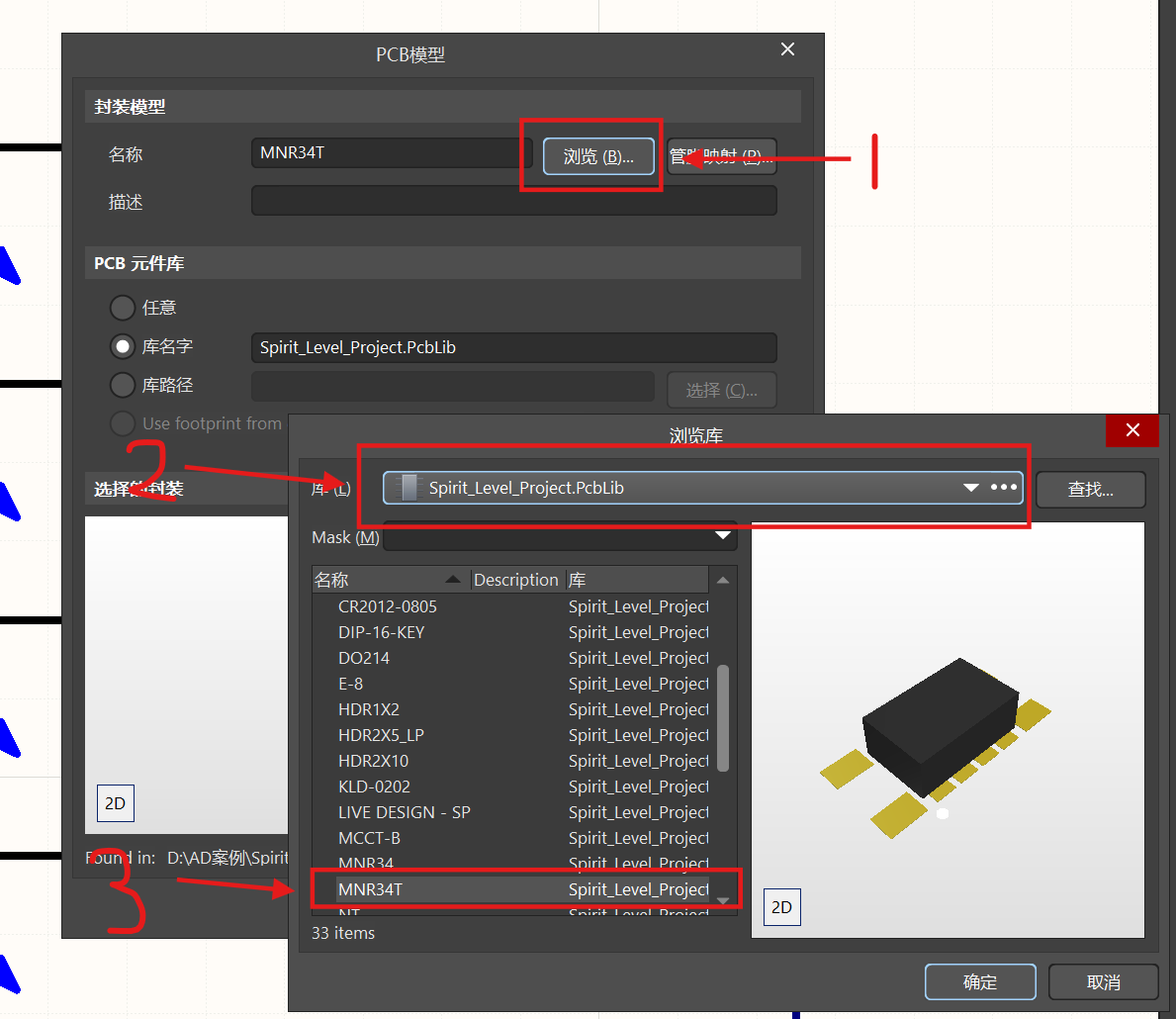

2、若封装错误，点击弹出对话框的浏览去修改正确的封装，如图3。
图 3 封装浏览页面

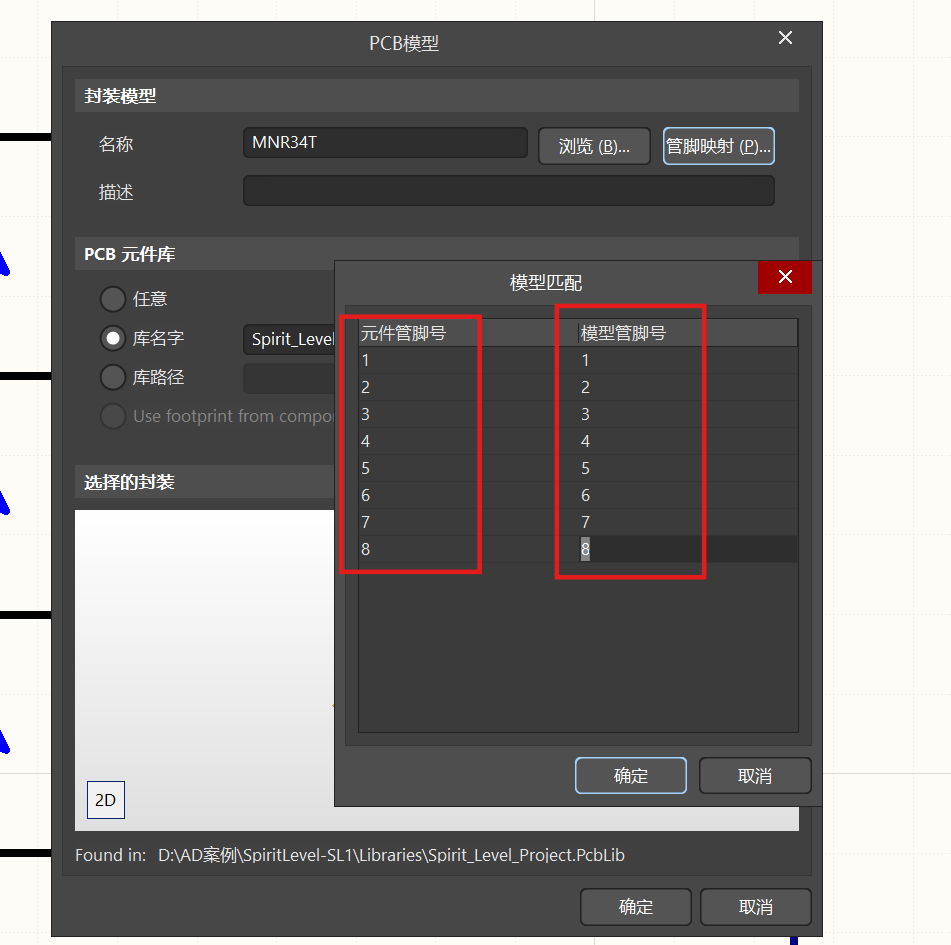

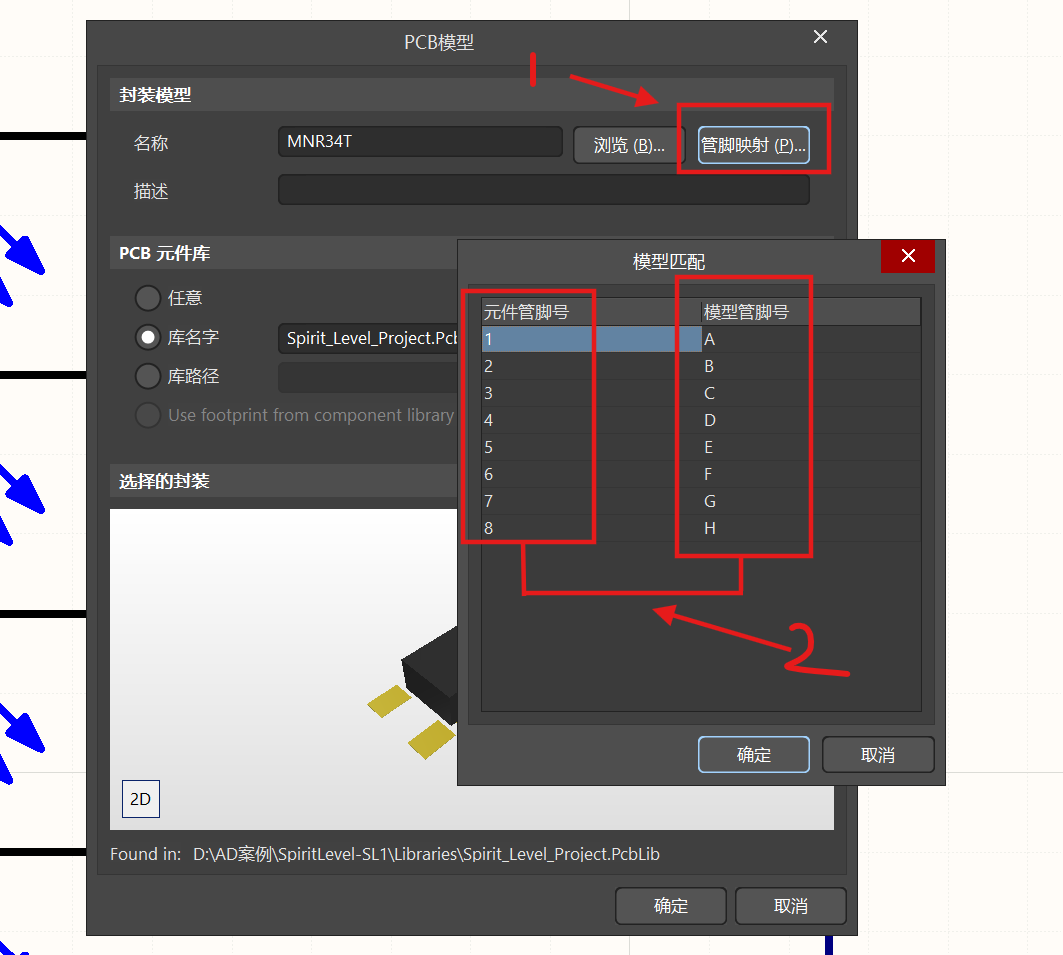

3、若封装正确，查看封装管脚与原理图管脚编号是否对应，如图4，若不对应修改为对应的管脚编号，如图5。
图 4 管脚不对应页面
图 5 正确管脚对应
4、修改完成之后再次导入到PCB就不会报错，如图6。
图 6 工程变更指令无错误
二、修改原理图出现报错
1、若是修改原理图之后出现的报错，可将原来的PCB文件删除，新建一个PCB文件再重新导入。
2、若不想新建PCB，重新导入需将PCB中的网络全部删除，重新导入，操作步骤如下：

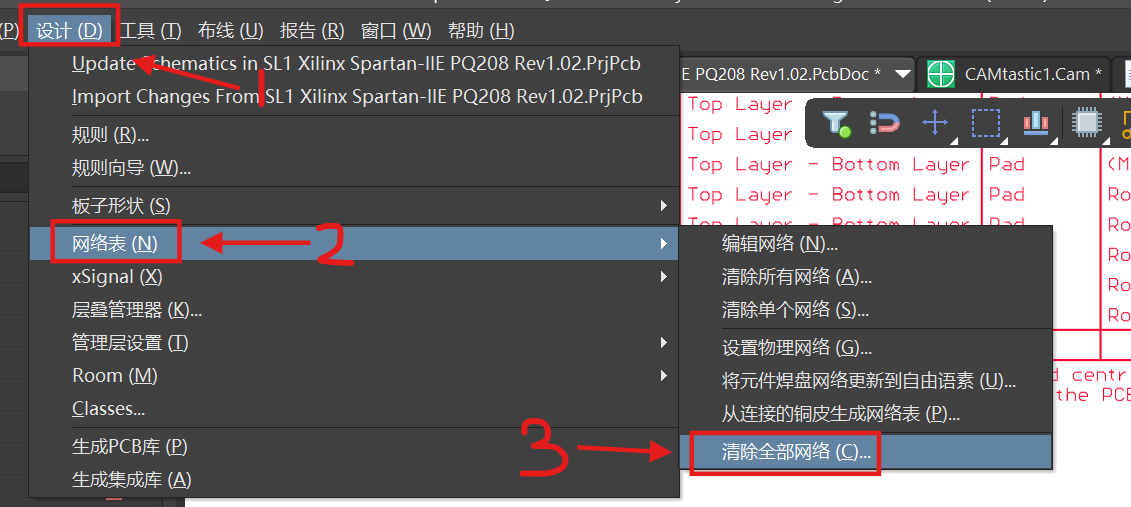

（1）在菜单栏选择“设计--网络表--清除全部网络”，操作如图7；在弹出的“confirm”面板选择“Yes”，操作如图8。
图 7 清除网络操作

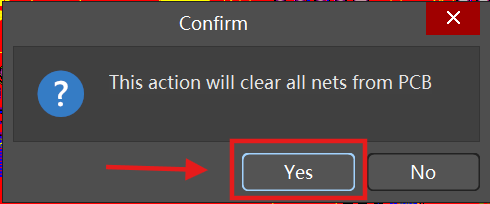

图 8 验证面板

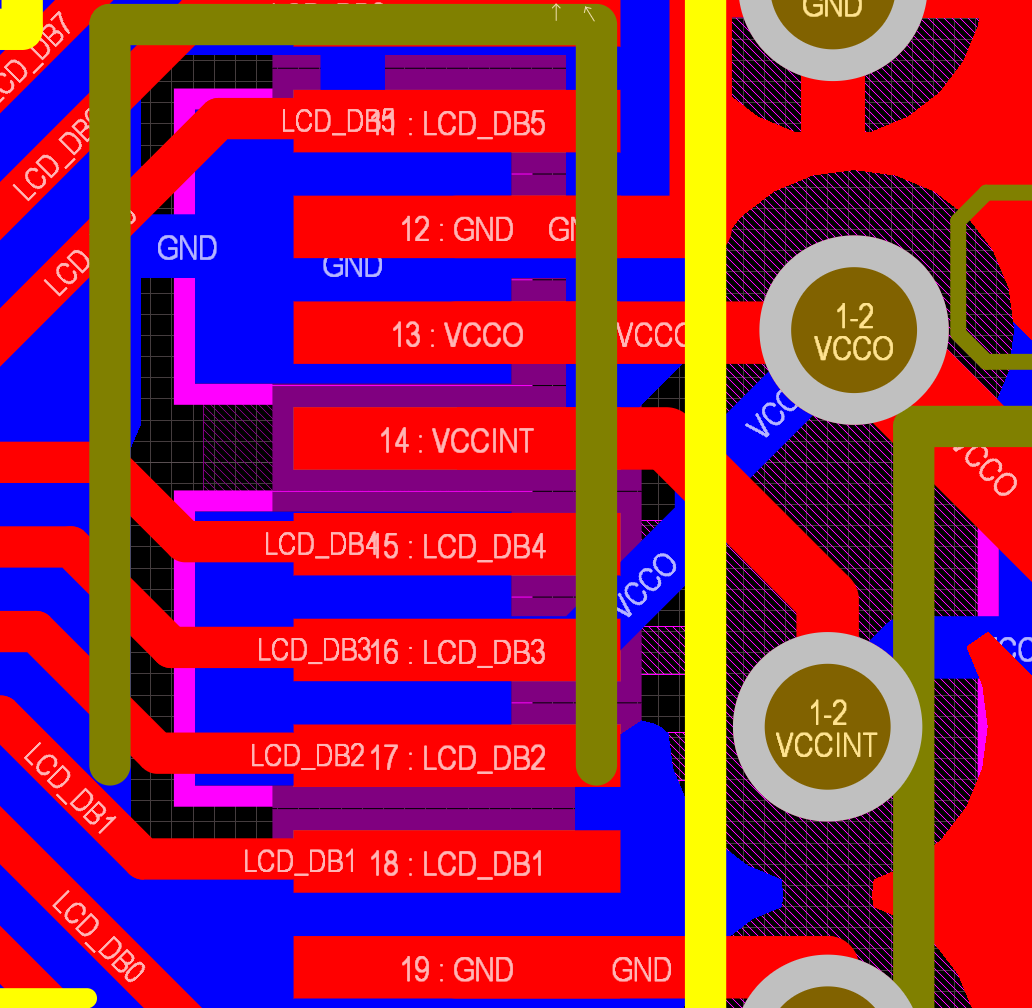

清除网络前后对比效果如图9。
图 9 清除网络前后对此

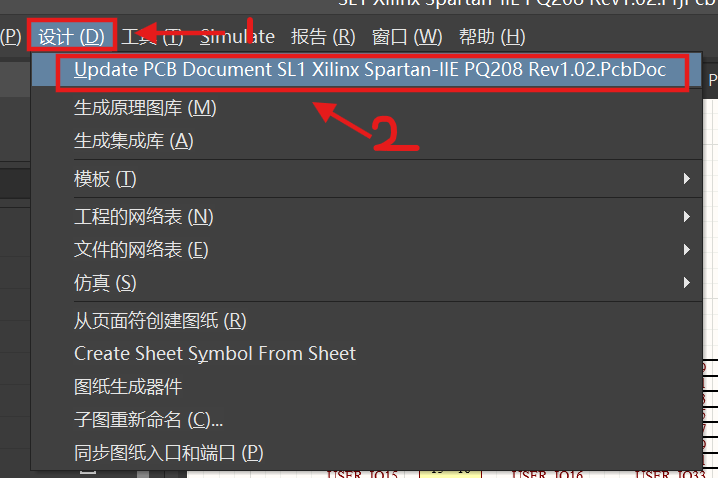

（2）清除网络之后，再返回原理图点击“Updata PCB Document ......”的命令，将原理图重新导入PCB，操作如图10。
图 10 更新原理图到PCB

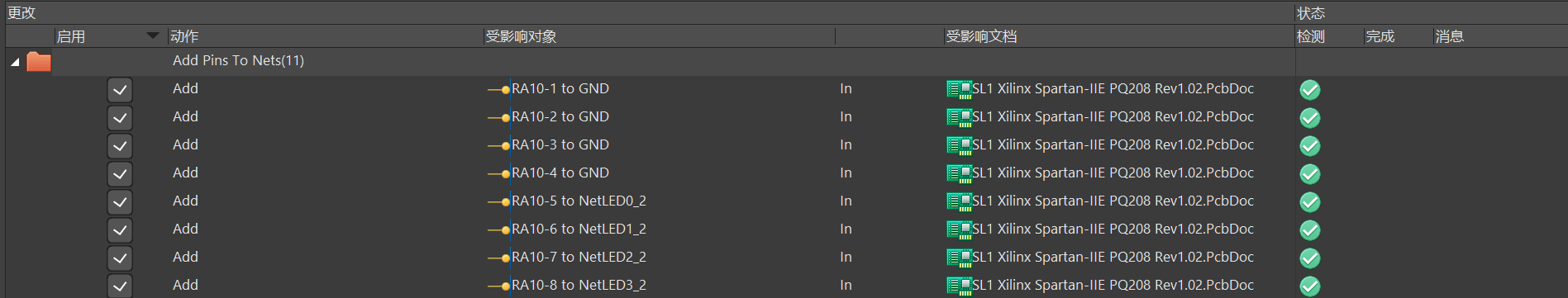

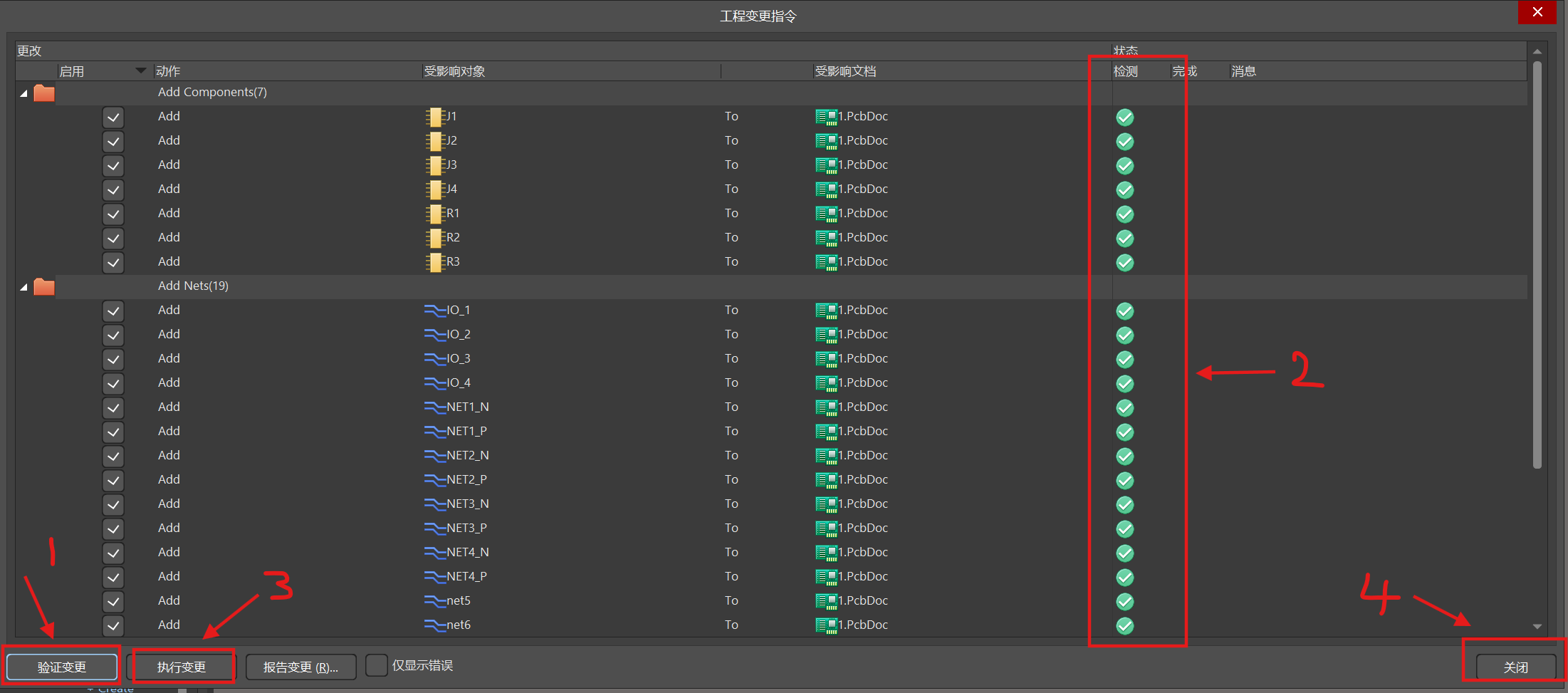

（3）在弹出的对话框点击验证变更，就会看到没有"Unknown Pin"的报错，此时再点击执行变更命令，就可以将原理图导入到PCB中，最后点击关闭就可以，操作如图11。
图 11
