1、 文档目标

本指南旨在系统阐述Altium Designer 24.5.2环境下，运用Active Route工具实现多网络等长布线的标准化操作流程，重点解决USB3类网络等高频信号线的自动布线需求。

2、 问题场景

在复杂PCB设计中，针对图1所示USB3网络组内的多路差分信号线，需确保其电气长度差异控制在工程容差范围内。传统手动调整方式耗时且易产生误差，本方案通过自动化手段实现精准等长布线。

图 1 USB3网络组拓扑结构示意图

3、软硬件环境

1、软件版本：Altium Designer 24.5.2

2、电脑环境：Windows 11

3、外设硬件：无

4、解决方法

步骤1：配置等长线设计规则

1. 进入规则管理界面：

单击>PCB编辑器界面工具栏中的<设计>--<规则>。

2. 创建匹配长度规则：

○ 在Matched Lengths子项中，单击邮件新建规则。

○ 规则名称：根据实际情况命名以明确用途。

○ 网络选择：在Where The Object Matches栏中指定网络类（Net Class）为USB3，确保规则仅作用于目标信号组。

○ 容差设定：将公差参数设为1mm，根据工程实际需求可微调至其他参数以提升精度（如图2）。

○ 优先级确认：确保该规则优先级高于其他可能冲突的布线规则。

图 2 规则配置界面示意图

步骤2：激活Active Route并选择目标网络

1. 启动交互式布线模式：

在PCB编辑器界面中，按住ALT键并单击鼠标左键，通过框选方式从右至左选择目标飞线（Net Lines）。系统将高亮显示选中的飞线，如图3所示。

2. 配置路由参数：

○ 在<PCB Active Route>面板中，勾选<Tune Selected>选项。

○ 在下边的<Match Length Rules for Selected>有相应的规则，选择JNH官网设置的<MatchedLengths_USB3>"规则，这几条线都在顶层，在<Layer>选项选择<Top>层，然后点击<Route Guide>进行轨迹绘制，操作如图3。

注意：如果没有勾选<Tune Selected>，下边<Match Length Rules for Selected>是灰色的无法选择，在<Layer>选项中可以选择需要进行布线层。

图 3 Active Route参数配置界面

步骤3：交互式轨迹绘制与参数微调

1. 启动绘制轨迹操作：

点击<Route Guide>后在PCB板上可以看到一个绿色圆圈框住的十字光标，如图4。

2. 规划主路径：

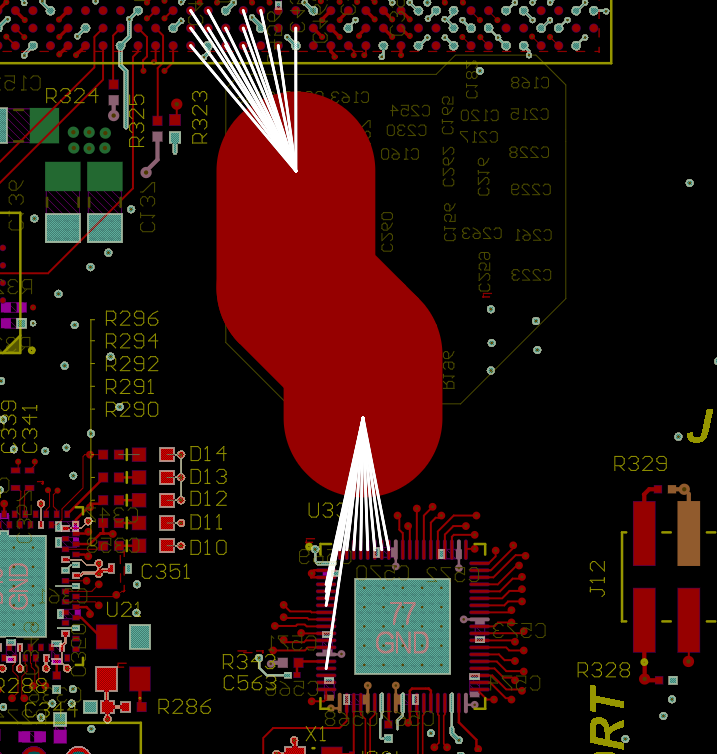

沿目标走线区域单击鼠标左键定义关键转折点，系统将自动生成候选路径。通过键盘上下键实时调整走线路径宽度，绘制好后单击右键结束，如图5。

图 4 光标显示图

图 5 轨迹绘制图

步骤4：执行自动等长布线

1. 触发Active Route引擎：

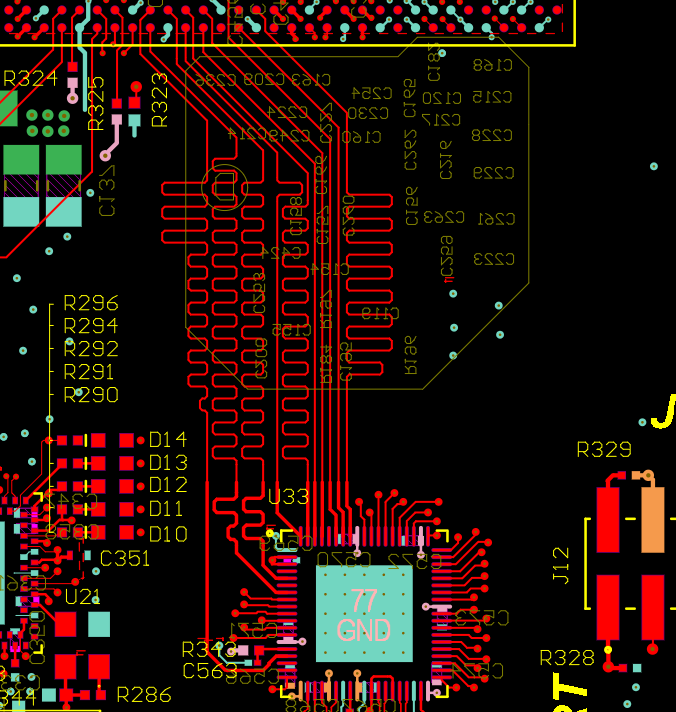

完成路径规划后，点击Active Route按钮或者<Shift+A>启动自动布线进程,如图6。系统将根据预设规则动态调整走线迂回路径，如图7所示。

图 6 Active Route参数配置界面

图 7 Active Route自动布线
