在原 PCB 文件缺失或者损坏的情况下，想要利用 Gerber 文件生成 PCB 文件， JNH官网可以使用 Altium Designer 的强大功能来轻松实现这一功能，重新生成 PCB 文件以弥补损失。
Gerber 文件是用于制造印刷电路板（PCB）的标准文件格式之一。它包含了 PCB 设计的图形信息，用于在制造过程中生成实际的电路板。Gerber 文件是一组文件，包含了 PCB 中每个层的信息。可以根据文件后缀来推断其代表的意义，这里以 Altium Designer 生成的 Gerber 为例。
| GERBER 后缀 | 描述 |
| GTL | Top Layer（顶层） |
| G1,G2,etc | Mid-layer 1，2（中间信号层） |
| GP1, GP2,etc | Internal Plane Layer1，2（内电层） |
| GBL | Bottom Layer（底层） |
| GTO | Top Overlay（顶层丝印） |
| GBO | Bottom Overlay（底层丝印） |
| GTP | Top Paste MaSk（顶层助焊） |
| GBP | Bottom Paste Mask(（底层助焊） |
| GTS | Top Solder Mask（顶层阻焊 ） |
| GBS | Bottom Solder Mask（底层阻焊） |
| GPT | Pad Master Top（顶层焊盘） |
| GPB | Pad Master Bottom（底层焊盘） |
| GKO | Keep Out Layer |
| GM1, GM2,etc | Mechanical Layer 1，2（机械层） |
| GD1, GD2, etc | Dril Drawing（钻孔图） |
| GG1, GG2, etc | Drill Guide（钻孔向导） |
| GP1, GP2, etc | Internal Plane Layer1，2（内电层） |
表 1
二、转换步骤
Altium Designer 自带了一个类似 CAM350 的工具，叫 Camtastic。从 Gerber 到 PCB 的逆向工程，就由 Camtastic 工具来完成。

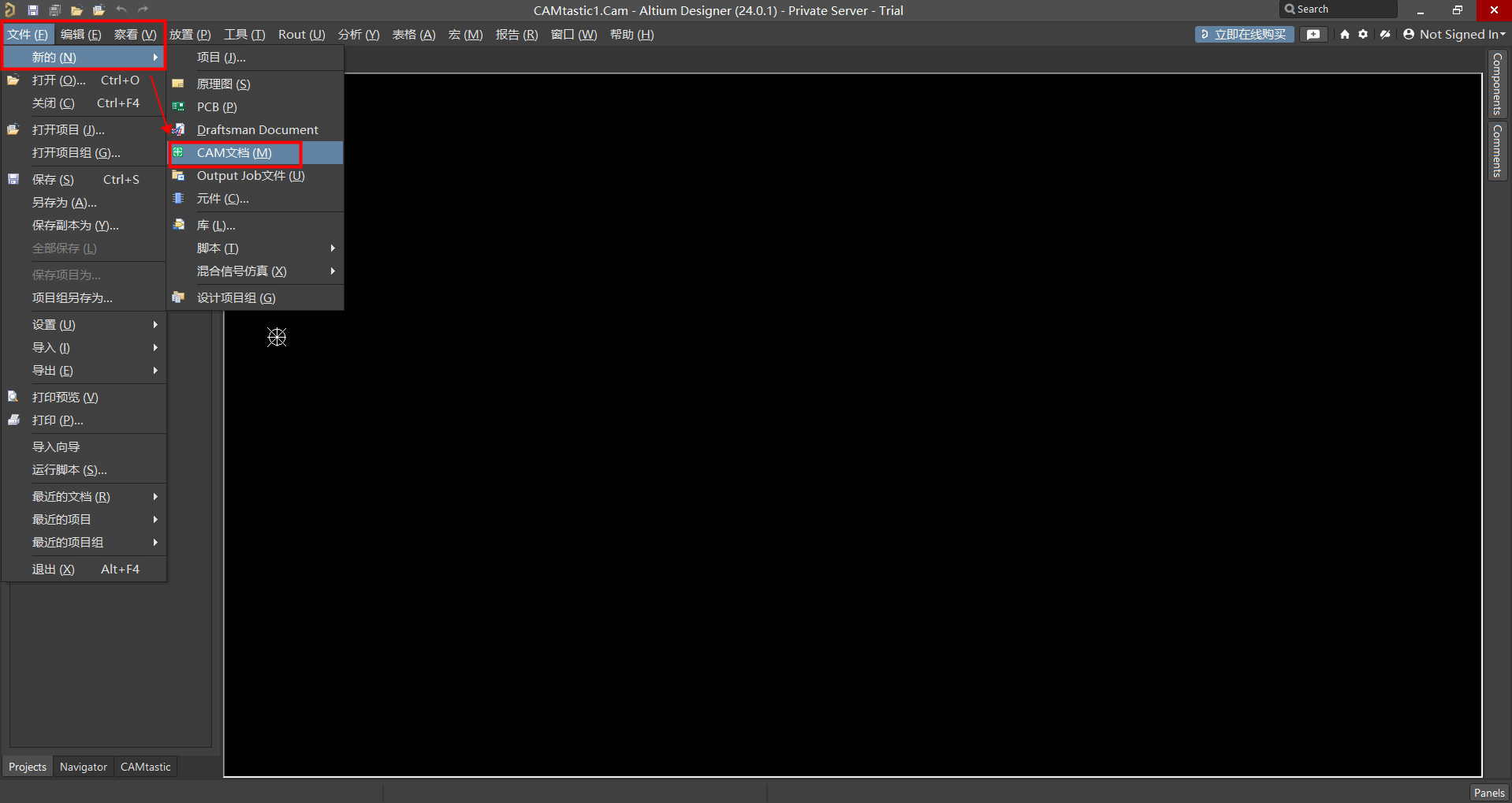

【文件】→【新的】→【CAM 文档】
图 1

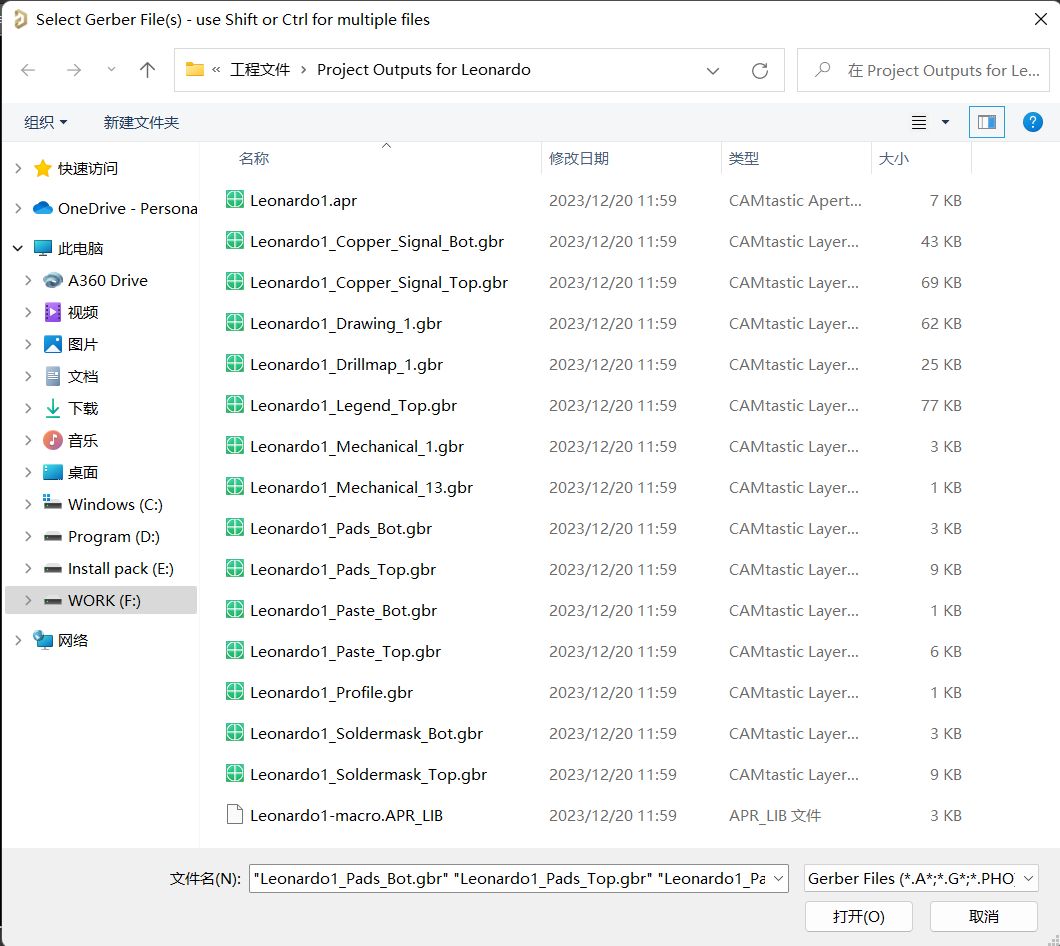

导入 Gerber文件：【文件】→【导入】→【Gerber】将 Gerber 文件导入步骤一新建的 cam 文件中。
图 2
此页面中文件全部选中，点击【打开】
图 3

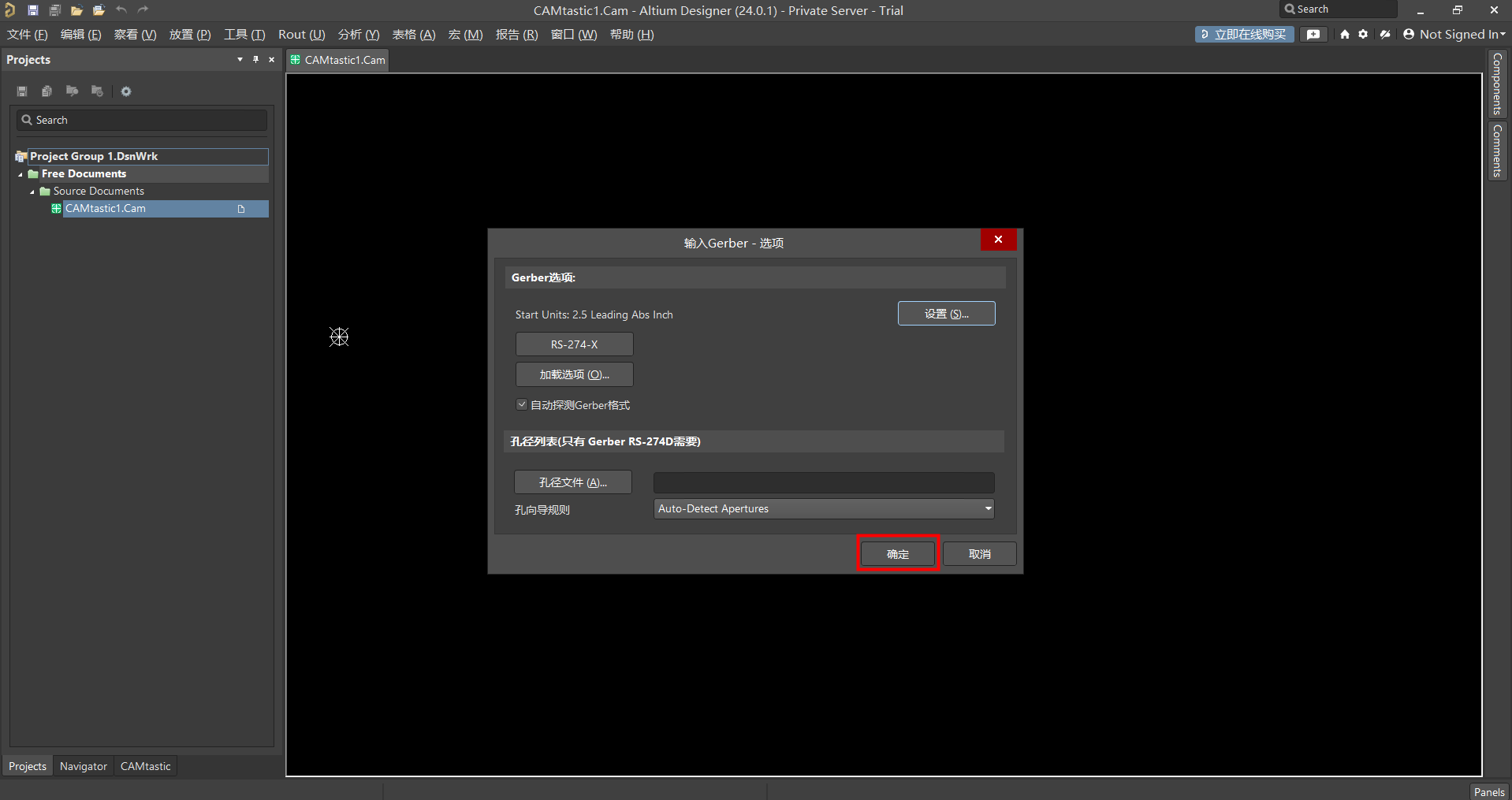

弹出【输入 Gerber-选项】对话框，点击【确定】
图 4

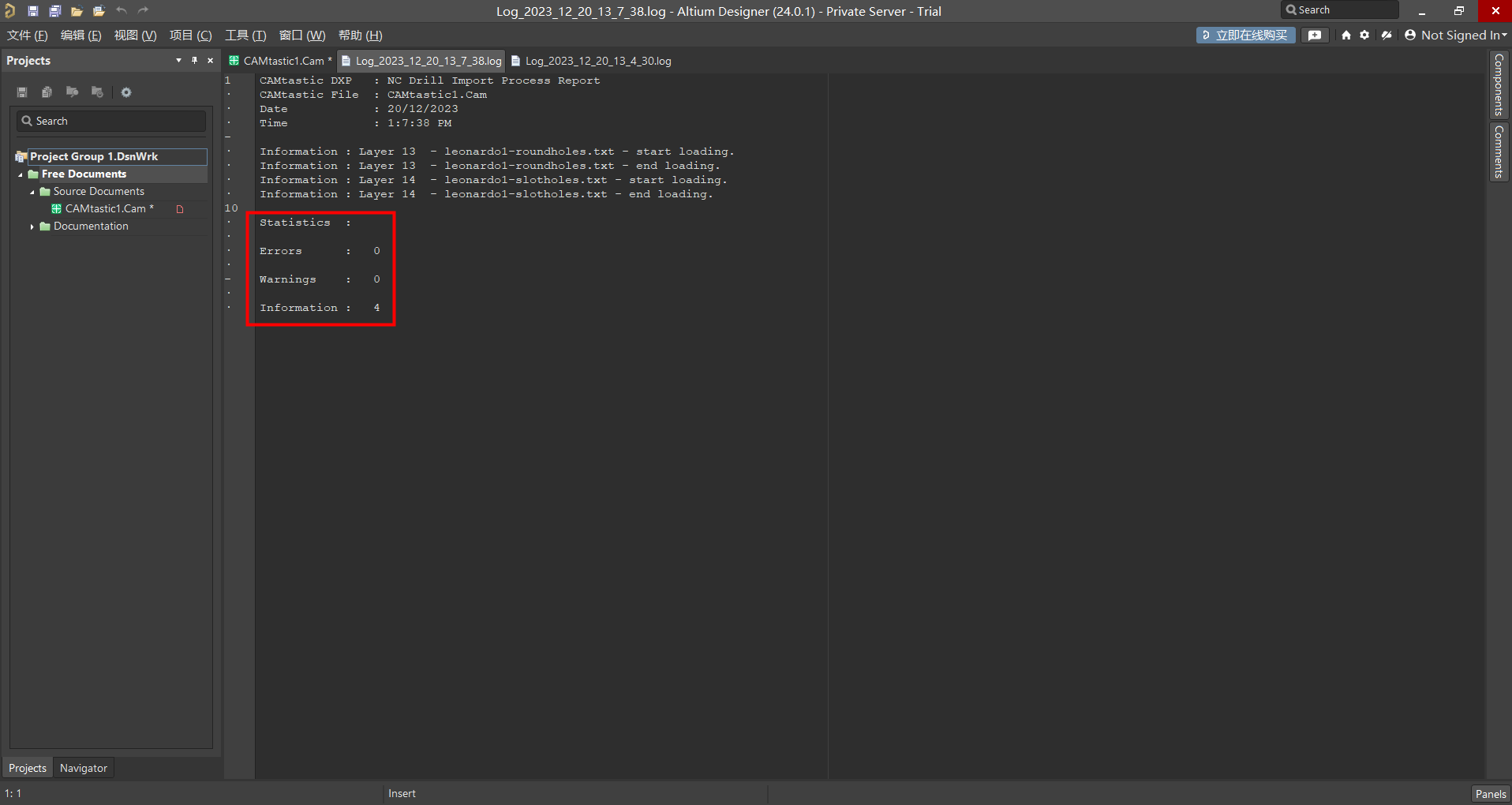

可以看到日志提示，无警告无报错，返回CAM 文档。
图5
导入钻孔文件：【文件】→【导入】→【钻孔】
图 6
在路径中选择对应文件夹打开即可，点击【确定】
图 7

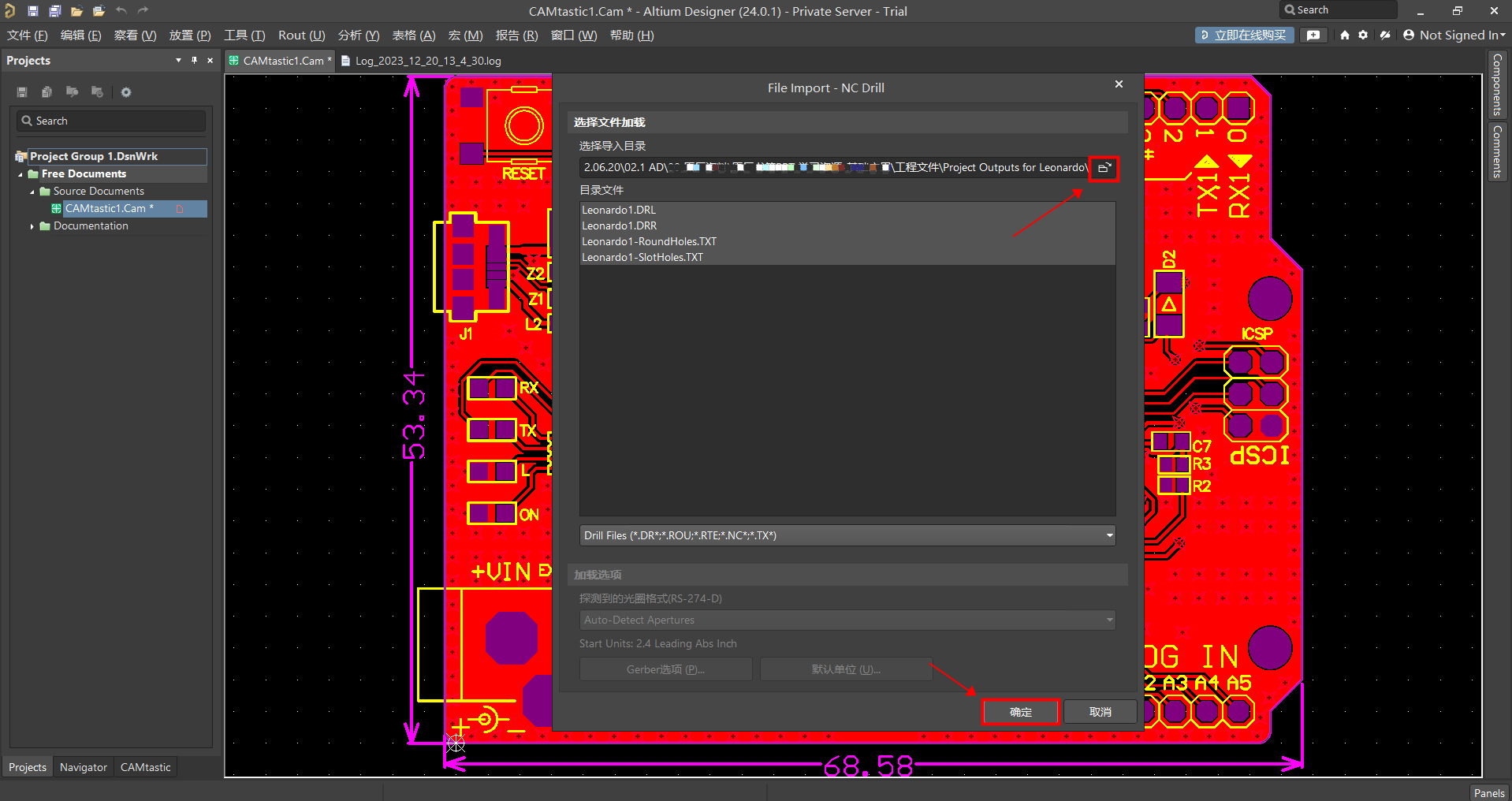

弹出【导入钻孔数据】对话框，点击【确定】
图 8
可以看到日志提示，无警告无报错，返回CAM 文档。
图 9
导入完成后，需要设置层的信息。【表格】→【层】
图 10
必须在 CAMtastic 文档中为所有Gerber层分配一个合适的层类型，检查 Layers Table 的完整性和准确性。应将机械层设置为 Temporary。Altium Designer 生成的 Gerber 文件后缀及其代表的意义，来检查 Gerber 导入后对应的 PCB 各层的关系是否正确。参考表 1 进行层分配工作。
左侧的 Gerber 层必须和 Type 列中的 PCB 层正确映射。其中信号层的映射尤其重要：顶层/底层分别映射为Top/Bottom；中间信号层映射为 Internal；内电层映射为 Pos Plane/Neg Plane。除此之外，NC Drill 文件也需要正确映射到 Drill 层。
图 11
检查Layers Order Table：【表格】→【层顺序】
图 12
定义所有的信号层（包括 Top、Bottom、中间信号层及内电层）的物理顺序。这一步也相当关键，如果存在盲、埋孔，这里定义错误的话会直接导致 PCB 导出的错误。记住，Top 层的 Physical Order 始终是1，其它层的顺序按实际的板层结构依次类推，只有两层板就是 Bottom 层的 Physical Order 是2。Physical Order 中的数字是不可以重复的。
图 13
提取网表：【工具】→【网络表】→【提取】即可访问此步骤，该步骤取决于前面步骤的准确性。
图 14
最后生成PCB：【文件】→【导出】→【输出到 PCB】如果缺少 Net List 或其他信息，【输出到 PCB】的菜单是灰色不能点击的。
图 15
至此基本完成了转换功能，但是所有的元件已经分解成了线段，Overlay 上的 Designator 也不再是 Text。
图 16
三、讨论分析
将Gerber文件转换为PCB文件时，可能存在一些弊端，主要是由于Gerber文件和PCB文件之间的本质差异。下面是一些可能的弊端：
● 信息损失： Gerber文件主要包含了PCB的图形信息，但不包括原始设计中的所有细节和信息。转换为PCB文件时，可能会丢失一些设计层面的原始数据、组件链接和规则约束等。
● 导入错误： 虽然有许多工具支持Gerber文件到PCB文件的转换，但是由于文件格式的差异或特定设计工具的限制，可能会导致一些转换错误。这可能包括图形不准确、层堆栈错误等问题。
● 元器件信息缺失： Gerber文件通常不包含有关元器件的详细信息，如元器件型号、规格等。在转换为PCB文件时，这些信息可能需要手动进行添加。
● 缺少规则检查： Gerber文件中没有关于电气规则的信息。在PCB设计中，通常有一些规则和约束，如电气连接、信号完整性等。这些规则可能无法从Gerber文件中还原，需要重新定义。
四、结论
总体而言，将Gerber文件转换为PCB文件可能会面临一些挑战，尤其是在尝试修改电路设计或在新的PCB设计工具中重新利用设计时。在可能的情况下，最好是直接使用原始的PCB设计文件，以确保设计的完整性和可编辑性。如果原始设计文件不可用，转换的过程可能需要一些手动调整和验证。
