Ansys Exalto
Ansys Exalto是功能强大的LVS后RLC提取软件解决方案,使IC设计工程师能够在签核阶段准确预测电磁耦合效应。


1. 概述


Ansys Exalto是功能强大的LVS后RLC提取软件解决方案,使IC设计工程师能够在签核阶段准确预测电磁耦合效应。


Exalto可以通过提取集总元件寄生效应并生成用于电,磁和基板耦合的准确模型来捕获设计层次结构中不同模块之间未知的串扰。Exalto与大多数LVS工具交互,并且可以补充您选择的RC提取工具。


2. 功能特点


Ø 确定串扰的根本原因,包括电,磁和基板耦合


使用Exalto,您可以:


· 研究属于不同设计层次结构级别的高复杂度网络和模块之间的串扰

· 将关键网络/无源设备的完全耦合EM模型与电路其余部分的RC提取的网表组合到单个提取的视图或网表中

· 使用不同的关键网络集运行多个“假设”场景,而无需接触测试台原理图

· 无论您提取部分布局还是整个布局,都可以自动将Exalto提取的模型反向注释到原始原理图或LPE提取的网表中


Ø 分析以前“太大而无法分析”的电路


Exalto核心的Ansys建模引擎功能使您能够轻松分析复杂的布局。使用Exalto中的“点击”界面,可以轻松捕获具有大型数字总线/控制信号的敏感RF电路之间的复杂耦合情况。

独特的网表减少方法使输出网表非常紧凑(与本地网表相比,元素和节点减少了90%以上),从而进一步扩展了可以使用Exalto解决的问题的规模。由于输出网表太大而无法仿真,带有附加的高频选项的传统RC提取器遇到了容量瓶颈。Exalto的网表减少可缓解此问题,并将其容量提高一个数量级。



Ø 高效的RLC提取引擎

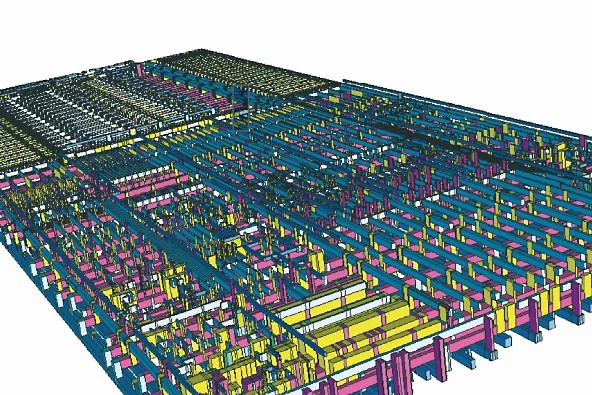

Exalto使用Ansys的建模引擎构建,该引擎是业内高效的电磁引擎。这意味着对600um X 400um的密集的7金属层电网进行EM提取需要几分钟。功率放大器中所有螺旋线与关键数字线之间的耦合模型需要花费几秒钟的时间。




Ø 与任何第三方LVS和LPE工具的集成非常流畅


Exalto与第三方LVS工具(例如Cadence PVS,Mentor Graphics Calibre LVS和Synopsys ICV)无缝连接。Exalto输出可以与Cadence Quantus QRC,Mentor Graphics Calibre PEX和Synopsys StarRC等​​第三方LPE工具的输出自动组合。Exalto还支持“提取的视图”和“提取的网表”。


Ø 输出模型支持所有电路分析


使用Exalto,您可以生成:


· 适用于AC,谐波平衡和SP分析的无源因果直流精确S参数模型

· 无源,因果和高度紧凑的RLC网表模型,适用于瞬态,射击和噪声分析

· 可以始终模拟的SPICE / SPECTRE格式的RLC网表
